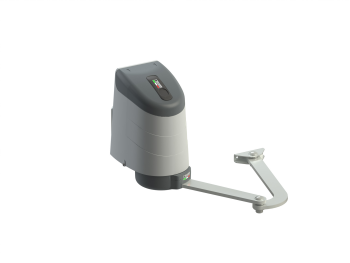

Automat do bram skrzydłowych o maksymalnej szerokości wjazdu 5 m (2,5 m + 2,5 m)

  • silnik bezszczotkowy BRUSHLESS 24V!
  • zarządzanie enkoderem cyfrowym
  • elektroniczna regulacja siły
  • regulowana prędkość otwierania/zamykania
  • pełna kontrola biegu skrzydeł
  • niskie zużycie energii i bardzo cicha praca
  • ogranicznik mechaniczny na otwieranie i zamykanie
  • funkcja wykrywania przeszkód
  • łatwe wysprzęglenie kluczykowe
  • automat z wbudowaną centralą sterującą
  • do bram o szerokich słupkach
  • użytkowanie bardzo intensywne (nawet 800 cykli na dobę)
  • nowoczesny design
Cena brutto 3382,50 Cena netto 2750,00 zł

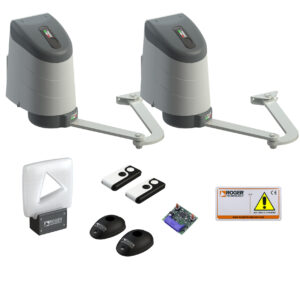

Akcesoria dodatkowe

Przykład instalacji

1 – motoreduktor

2 – przełącznik kluczykowy

3 – fotokomórki w kolumienkach

4 – fotokomórki

5 – lampa ostrzegawcza

6 – ogranicznik w podłożu

Parametry techniczne

Max dł. skrzydła2,5M
Użytkowaniebardzo intensywne
Ilość cykli na dobę800
Zasilanie silnika brushless24V DC
Moc nominalna160W
Siła50 - 200N
Max bieg-
Szybkość otwierania4 - 1,5 cm/s
Czas otwarcia 90°10-18 s
Standardowy kąt otwarcia170°
Odblok. ręcznena klucz
Temperatura- 20°C/+ 55°C
Stopień ochronyIP 43
Wymiary automatu189 x 245 x 270 (330)
Centrala sterująca wbudowanaB70/2ML
Typ ogranicznika w standardziemechaniczny na otwarcie i zamknięcie

Funkcje automatyki

CENTRALA STERUJĄCAB70/2ML
TYP RADIOODBIORNIKAH93/RX20/I z kodem stałym H93/RX22A/I z kodem stałym H93/RX2RC/I z kodem zmiennym
ZASILANIE SILNIKA BRUSHLESS24V DC
TECHNOLOGIA STEROWANIA MOCĄ SILNIKA (ETCP)Kontrola orientacji pola (FOC), technologia SENSORLESS
TYP ENKODERACyfrowy SENSORLESS, 48 PPR
ZASILANIE SIECIOWE230V 50/60 Hz
AKUMULATORY(opcjonalnie) 2 Baterie wewnętrzne (w skrzynce sterownika cyfrowego) 12V DC 1,2 Amp/h (opcjonalnie), 2 zewnętrzne baterie 12V DC, 4.5 Amp/h
ZUŻYCIE ENERGIIBardzo niskie
ILOŚĆ SILNIKÓW1 - 2 silniki (AY/250/S)
ZASILANIE AKCESORIÓW24V DC
LAMPA OSTRZEGAWCZA24V DC LED
WYJŚCIE DLA WSKAŹNIKA OTWARCIA BRAMY I KONTROLKI OTWARTEJ BRAMYTAK
OŚWIETLENIE DODATKOWE40W
AUTOMATYCZNE ZAMYKANIETAK
LISTWA BEZPIECZEŃSTWA, 8.2KΩ (STANDARD)TAK
TYP WYŁACZNIKÓW KRAŃCOWYCHMechaniczne, regulowane, na otwarcie i zamknięcie
OSOBNA REGULACJA SILNIKA 1 I 2TAK
REGULACJA SIŁY W RUCHU NORMALNYMTAK
REGULACJA SIŁY PRZY STARCIE I HAMOWANIUTAK
REGULACJA WYKRYWANIA PRZESZKÓD I SIŁY NACISKUTAK
ODDZIELNE WYKRYWANIE PRZESZKÓD DLA SILNIKA 2TAK
REGULACJA PRĘDKOŚCITAK
HAMOWANIE / SPOWALNIANIETAK
ŁAGODNY STARTTAK
FUNKCJA ZAMKNIĘCIATAK
FUNKCJA OCHRONY PRZED WIATREM PRZY ZAMYKANIUTAK
REGULOWANA DROGA I MIEJSCE HAMOWANIATAK
FUNKCJA CZĘŚCIOWEGO OTWARCIAFunkcja furtki
FUNKCJA "OSOBA OBECNA"TAK
ELEKTROZAMEKTAK
FUNKCJA WSPÓLNOT MIESZKANIOWYCHTAK
KONFIGURACJA ZABEZPIECZEŃTAK
PRZYCISK Z FUNKCJĄ TESTU PRZY INSTALACJIprzycisk “próg”
OCHRONA TERMICZNA CENTRALITAK
SYSTEM ANALIZY POBORU PRĄDUMCA
PRZYWRACANIE USTAWIEŃ FABRYCZNYCHTAK
INFORMACJE O UŻYTKOWANIU SILNIKATAK
WEJŚCIE NA MODÓŁ B-CONNECTTAK
ZABEZPIECZENIE HASŁEMTAK
