Siłownik bezszczotkowy MONOS4
Automat do bram skrzydłowych o maksymalnej szerokości wjazdu 8 m (4 m + 4 m)
- silnik bezszczotkowy BRUSHLESS 24V
- siłownik teleskopowy
- maks. długość skrzydła aż 4 m
- enkoder optyczny
- elektroniczna regulacja siły
- regulowana prędkość otwierania/zamykania
- pełna kontrola biegu skrzydeł
- niskie zużycie energii i bardzo cicha praca
- funkcja wykrywania przeszkód
- łatwe wysprzęglenie kluczykowe
- możliwość zastosowania akumulatorów
Siłownik teleskopowy z silnikiem bezszczotkowym Brushless 24V. Bardzo cicha praca, intensywne użytkowanie i niskie zużycie energii elektrycznej to jego cechy charakterystyczne. Automat może wykonać ok. 700 cykli dziennie. Czarna, elegancka obudowa zewnętrzna automatu doskonale pasuje do designu różnych rodzajów bram skrzydłowych.
Akcesoria dodatkowe
2-kanałowy pilot kopiujący z kodem stałym
4-kanałowy pilot kopiujący z kodem stałym
Komplet fotokomórek synchronicznych do montażu zewnętrznego (maksymalnie 2 komplety)
Komplet fotokomórek synchronicznych do montażu zewnętrznego (maksymalnie 2 komplety)
Komplet kolumienek do fotokomórek serii R90 o wysokości 500 mm
Komplet kolumienek do fotokomórek serii R90 o wysokości 1000 mm
Lampa ostrzegawcza ledowa (24V) z wyjściem antenowym
Antena do lampy ostrzegawczej R 92/LED24
Przełącznik kluczykowy w obudowie aluminiowej
Przełącznik kluczykowy w obudowie aluminiowej z wkładką europejską (DIN)
Klawiatura cyfrowa bezprzewodowa do montażu zewnętrznego na 12 cyfr, 4-kanałowa, sterowana poprzez radioodbiornik z kodem stałym
2-kanałowy radioodbiornik uniwersalny w obudowie, 12-24V, pamięć do 500 pilotów, kompatybilny z pilotami serii E80, IP54 z kodem stałym
2-kanałowy radioodbiornik, 12-24V, pamięć do 500 pilotów, kompatybilny z pilotami serii E80 z kodem stałym
Centrala sterująca do 2 silników brushless 24V w plastikowej obudowie
Kpl. akumulatorów 12V DC 1,2 Ah z kartą ładowania w obudowie do centrali B70/2DC/BOX
Przykład instalacji
1 – motoreduktor
2 – centrala sterująca
3 – przełącznik kluczykowy
4 – lampa ostrzegawcza
5 – fotokomórki
6 – fotokomórki w kolumienkach
7 – ogranicznik w podłożu
Parametry techniczne
| Max dł. skrzydła | 4 m |
| Max ciężar skrzydła | 450 kg |
| Użytkowanie | intensywne |
| Ilość cykli na dobę | 700 |
| Zasilanie silnika brushless | 24 Vdc |
| Moc nominalna | 200 W |
| Siła | 2200 N |
| Max bieg | 400 mm |
| Szybkość otwierania | 2,10÷1,14 cm/s |
| Czas otwarcia 90° | 19÷35 s |
| Standardowy kąt otwarcia | 120° |
| Odblok. ręczne | na klucz |
| Temperatura | - 20°C/+ 55°C |
| Stopień ochrony | IP 43 |

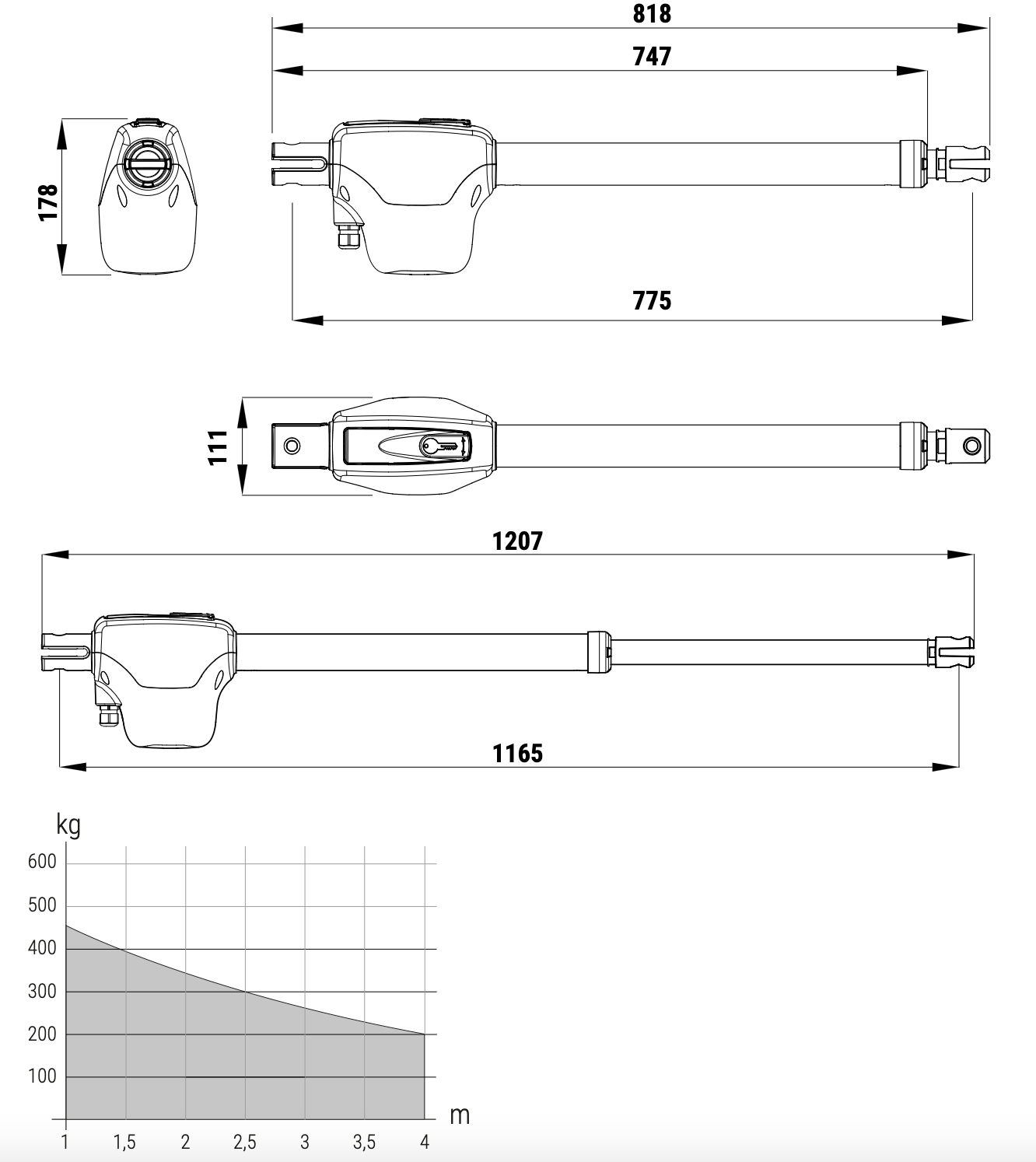

| Wymiary automatu | 823x111x178h |
| Centrala sterująca w standardzie | B70/2DC/BOX |
Funkcje automatyki
| Centrala sterująca | B70/2DC/BOX |
| Opis centrali | do 1 lub 2 silników brushless 24V |
| Zasilanie sieciowe | 230V~/50-60Hz |
| Akumulatory | w opcji ( 2 x 12 V 1,2 Ah ) |
| Ilość silników brushless | 1 lub 2 |
| Zasilanie silników brushless | 24 V |
| Zasilanie akcesoriów | 24V / 10W |
| Elektrozamek | 12 V / 15 W |
| Lampa ostrzegawcza | 24V / 25 W |
| Lampka sygnalizująca otwartą bramę | 24V / 3W |
| Oświetlenie dodatkowe | 230V 100W - 24V 40W (wyjście bez napięcia) |
| Typ ograniczników w standardzie | ograniczniki mechaniczne na otwarcie i zamknięcie |
| Regulacja siły | tak |
| Regulacja wykrywania przeszkód i siły nacisku | tak |
| Regulacja prędkości | tak |
| Hamowanie / spowalnianie | tak |
| Soft start | tak |
| Funkcja otwarcia | tak |
| Funkcja częściowego otwarcia | tak |
| Funkcja zamknięcia | tak |
| Automatyczne zamykanie | tak |
| Funkcja krok-krok | tak |
| Funkcja "osoba obecna" | tak |
| Bezpieczeństwo podczas zatrzymania | tak |
| Bezpieczeństwo w postaci zmiany kierunku biegu | tak |
| Wymiary centrali | 330x230x115 |
Do pobrania
| Nazwa pliku | Data | Rozmiar |
|---|---|---|
| Broszura-MONOS.pdf | 2021-03-31 | 2,683.35 KB |
| Centrala-B70-2DC.pdf | 2021-03-31 | 3,887.04 KB |
| Centrala-B70-2ML.pdf | 5,929.14 KB |
